Tay co thủy lực là gì? Đặc điểm cấu tạo (tay đẩy hơi) tay co thủy lực

1 bầu chọn / điểm trung bình: 5
Ngày đăng: 30/01/2020 - Lượt xem: 53
Tay có thủy lực (còn gọi là tay đẩy hơi) là bộ phận chuyên dùng cho các loại cửa. Được cấu tạo gồm 1 hộp áp lực và 2 tay co, giúp hạn chế tác động mạnh và có khả năng từ động đóng cửa.

Đặc điểm cấu tạo

- Tay co thủy lực được cấu tạo gồm 2 bộ phận: 1 hộp áp lực và 2 tay co di động

 + Hộp áp lực là hệ thống lò và thủy lực giúp đóng cửa từ từ. Hộp áp lực được lắp đặt cố định vào khung cửa hoặc cánh cửa.

 + Hai tay co di động là hệ thống khớp nối giúp chuyển lực từ hộp áp lực để đóng cửa.

Nguyên lý hoạt động của tay co thuỷ lực

- Tay co thủy lực là thiết bị giúp đóng cửa tự động khi cửa mở, lực lò xo của tay co sẽ kéo cánh cửa vào và đóng lại một cách tự động tạo sự thoải mái, tiện lợi cho con người. Điều này giúp cho cửa luôn duy trì ở trạng thái đóng, nhờ đó hệ thống cửa được bảo vệ tốt hơn, chống va đập khi có gió lùa.

- Tay co thủy lực thường được lắp đặt cho các văn phòng kĩ thuật, phòng lãnh đạo... Một số nơi việc lắp tay co là bắt buộc như cửa thoát hiểm, cửa phòng kho, bệnh viện, trường học..

- Đối với cửa chống cháy, tay co thủy lực sẽ giúp cửa tự động đóng, ngăn khói xâm nhập vào trong, chống tác hại của lửa. Thêm vào đó tay co thủy lực cũng là một thiết bị có thể chịu được áp lực của lửa, dù đám cháy có lớn đến đâu cũng không thể làm hư hại tay co thủy lực. Do vậy người dùng yên tâm vào khả năng thực hiện chặt chẽ của tay co thủy lực trong các tình huống cháy nổ.

- Về mặt chức năng: tay co thủy lực được chia làm 2 loại:

  + Tay co dừng ở 90 độ.

  + Tay co không dừng ở 90 độ.

- Tay co thủy lực dùng được cho nhiều loại cửa như cửa kính, cửa gỗ, cửa chống cháy…

Xem ngay>> Cách lắp tay co thủy lực

Các dòng tay co thủy lực phổ biến hiện nay

a) Tay co thủy lực King

Tay có thủy lực King

Tay co thủy lực King

 - Tay co thủy lực King có xuất xứ từ Hàn Quốc. Sản phẩm có độ bền cao, luôn hoạt động trơn tru, bền bỉ, chịu được tải trọng cửa lớn.

Tay đẩy hơi King

Mã số

Loại tay

Kích thưóc cửa ngang (mm)

Trọng lượng cửa (kg)

510

không điểm dừng

800 - 1800

15 - 30

1510

có điểm dừng ở góc 90 độ

800 - 1800

15 - 30

520

không điểm dừng

800 - 2100

25 - 45

1520

có điểm dừng

800 - 2100

25 - 45

620

không điểm dừng

800 - 2100

25 - 45

630

không điểm dừng

950 - 2100

40 - 65

1630

có điểm dừng

950 - 2100

40 - 65

850

không điểm dừng

1200 - 2400

80 - 120

1850

có điểm dừng

1200 - 2400

80 - 120



- Tay đẩy King mã số 510, 1510, 520, 1520, 620, 630, 1630 thích hợp dùng cho cửa nhôm kính, cửa gỗ, cửa chống cháy, cửa nhựa.. tại các gia đình, văn phòng, các công trình công cộng...

- Tay đẩy King có mã số 850,1850 thích hợp cho cửa nhôm kính, cửa gỗ, cửa chống cháy tại nhà xưởng, nhà máy, công trình công cộng…

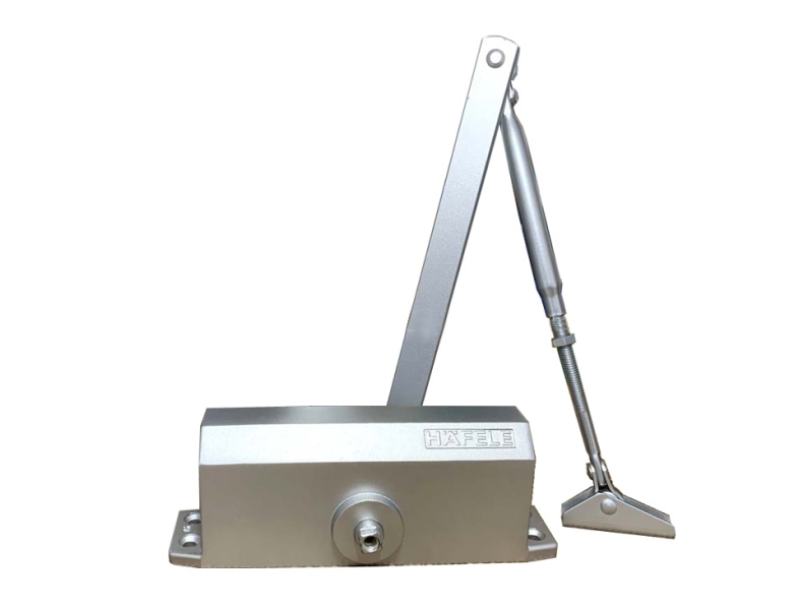

b) Tay co thủy lực Hafele - Đức

Tay co thủy lực Hafele

   - Đặc tính của tay co thủy lực Hafele:

    + Được sản xuất theo công nghệ và tiêu chuẩn Đức tốt nhất.

    + Sản xuất bằng chất liệu thép không gỉ.

    + Kiểu dáng: Lắp nổi hoặc lắp âm trong cửa, tùy vào sự lựa chọn cho mỗi công  trình.

   - Tay co thủy lực Hafele có nhiều tải trọng khác nhau tương ứng với mỗi bộ cửa khác nhau.

Kí hiệu

Mã số

Kích thưóc cửa ngang (mm)

Trọng lượng cửa (kg)

Không dừng

Dừng

EN3

931.84649

93184.659

850 - 950

45 - 60

EN2/3/4

931.84.229

931.84239

850 - 1100

45 - 80

c) Tay co thủy lực YANK

Tay co thủy lực YANK

Tay co thủy lực YANK

 - Độ rộng của cánh cửa: 600 - 1200mm.

 - Trọng lượng tối đa của cánh cửa: 25 - 80 kg.

 - Tay đẩy có thể điều chỉnh, hai valves điều chỉnh tốc độ, góc mở tối đa của cánh cửa: 180 độ.

 - Điều chỉnh tốc độ đóng 1: 0-20 độ.

 - Điều chỉnh tốc độ đóng 2: 20-180 độ.

 - Chiều dài: 17 - 20 mm.

 - Chiều cao: 6 - 8 mm.

 - Chiều rộng: 4 - 6 mm.

 - Trọng lượng: 0.8 - 1.5 kg.

Mã số

Kích thưóc cửa ngang (mm)

Trọng lượng cửa (kg)

Y701

800 - 1800

25 - 45

Y800

800 - 2100

35 - 60

Y900

800 - 2400

45 - 80

Ngoài ra còn có các dòng tay co thủy lực khác như tay co thủy lực Keyen, tay co thủy lực Deller, tay co thủy lực Kospi
